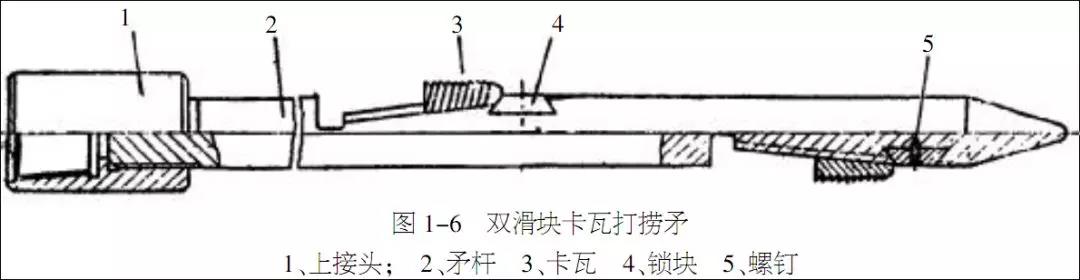

1、滑塊卡瓦打撈矛

工具名稱：滑塊卡瓦打撈矛

工具型號：HLM-D(S)73

工具用途：內撈工具，專門打撈具有內孔的落物，也可進行倒扣作業或配合其他工具使用。

工具結構：上接頭、矛桿、卡瓦、鎖塊及螺釘。

工具原理：進入魚腔后，卡瓦依靠自重下滑，斜面向上運動產生徑向分力，迫使卡瓦咬住落魚實現打撈。

操作方法：

1、地面檢查、丈量，滑道上涂抹機油，卡瓦運動靈活。

2、下至魚頂，記好懸重及方入，開泵洗井。

3、下放引入魚腔，觀察碰魚方入和入魚方入及懸重變化，上提懸重增加，撈獲。

4、倒扣作業時，提至設計負荷，再增加10-20KN。

注意事項：對落魚重量較大或魚頂為油管外螺紋或遇卡嚴重時采用引鞋。

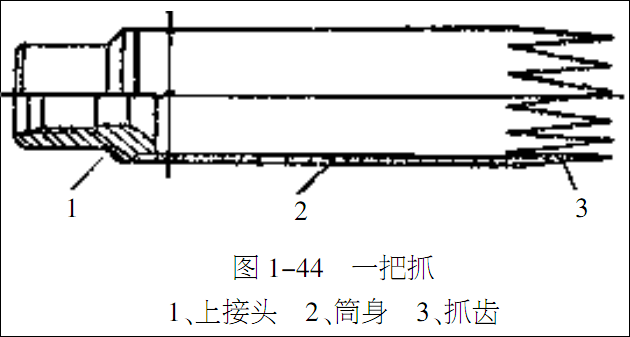

 2、一把抓

工具名稱：一把抓

工具型號：51/2套管一把抓

工具用途：專門用于打撈井底不規則的小件落物，如鋼球、凡爾座、螺栓、螺母、刮蠟片、鉗牙、扳手、膠皮等。

工具結構：上接頭、筒身、抓齒。

工作原理：依靠抓齒彎曲變形原理撈獲落物。

操作方法：1、下至井底以上1-2m開泵洗井，沖洗干凈落魚上部沉砂。2、下放鉆具，指重表略有顯示時，相對井底方入找出最大方入，加壓20-30KN，轉3-4圈，指重表恢復后，再加壓10KN左右，轉5-7圈。3、上提鉆具下放加壓20-30KN，將變形抓齒頓死，即可起鉆。

注意事項：1、齒形根據落物種類選擇或設計。2、提鉆輕起輕放，不允許敲打鉆柱。

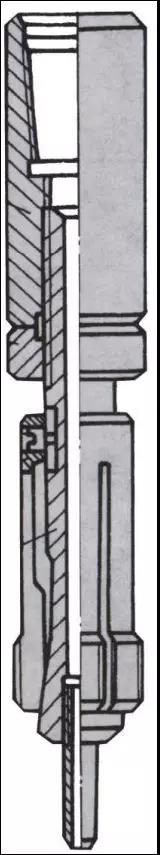

3、接箍撈矛

工具名稱：接箍撈矛

工具型號：JKLM73

工具用途：專門撈取魚頂為接箍的工具。

工具結構：上接頭、鎖緊螺母、導向螺釘、芯軸、卡瓦、沖砂管。

工具原理：是一種內外螺紋的對扣撈矛。

操作方法：1、根據魚頂接箍規格選擇撈矛及卡瓦。2、下至魚頂以上1-2m開泵循環，沖洗正常后停泵入魚。懸重下降停止下放，上提，懸重增加撈獲。3、起鉆。

注意事項：被撈接箍必須完好。反轉卡瓦即可退出工具。

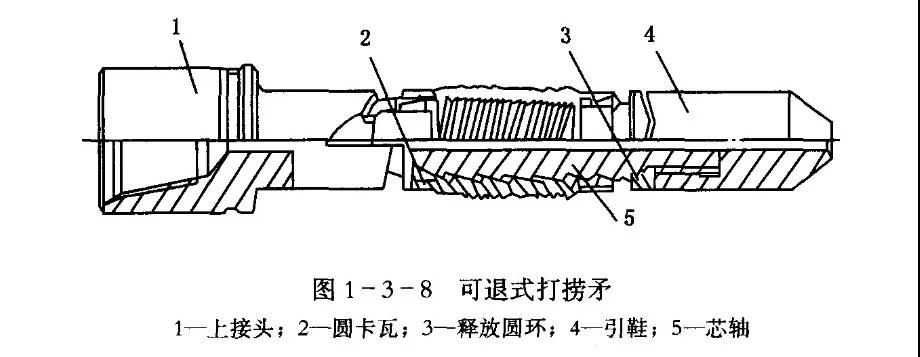

4、可退式打撈矛

工具名稱：可退式打撈矛

工具型號：LM-T73

工具用途：是從魚腔內孔進行打撈的工具。既可打撈自由狀態的落物，又可打撈遇卡落物。

工具結構：芯軸、圓卡瓦、釋放環、引鞋

工具原理：圓卡瓦產生徑向力咬住落魚實現打撈。退出時給芯軸一定的下?lián)袅?，上提即可退出?/span>

操作方法：1、根據落魚內徑選擇工具。檢查竄動量符合要求，使卡瓦靠近釋放環。2、下至魚頂以上2m左右開泵循環緩慢下放，探準魚頂，試提記錄好懸重。懸重下降時，反轉1-2圈，使卡瓦卡住落魚。3、上提，懸重增加，撈獲。否則重復進行。4、如上提力接近或大于安全負荷時，可用鉆具下?lián)粜据S，并正轉2-3圈上提退出。

注意事項：1、撈矛下井前檢查圓卡瓦是否處在自由狀態。

          2、打撈時反轉管柱圈數過多易引起打撈管柱倒扣。

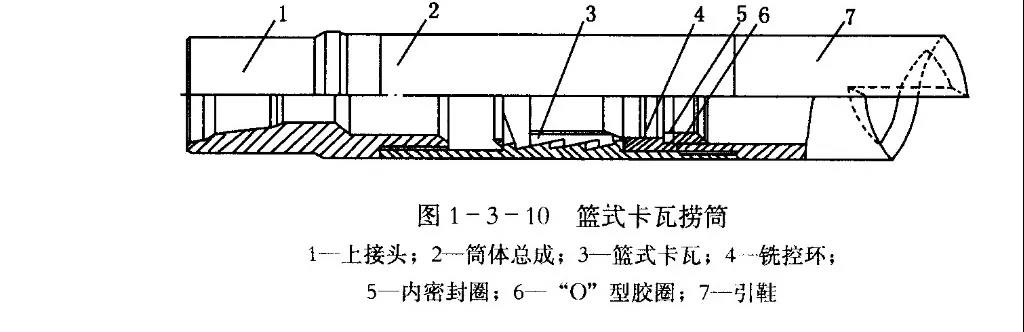

 5、藍式可退式打撈筒

工具名稱：藍式可退式打撈筒

工具型號：LT-03TA

工具用途：從管子外部進行打撈的工具，可打撈不同尺寸的油管、鉆桿和套管等魚頂圓柱形的落魚。

工具結構：上接頭、筒體總成、籃式卡瓦、銑控環、內密封圈、 “O”型膠圈、引鞋。

工具原理：當可退式卡瓦撈筒撈獲落魚后，上提鉆具，卡瓦外螺旋鋸齒形錐面與筒體內相應的齒面有相對位移。將落魚卡緊撈出。

操作方法：1、選擇工具、檢查卡瓦、鍵槽是否靈活、合格。2、下至魚頂以上2-3m開泵循環，觀察泵壓及懸重。下放至魚頂時正轉下放，使撈筒進入魚頂，觀察方入、懸重及泵壓變化。3、上提，懸重增加，撈獲。上提至安全負荷時停止上提。下?lián)翥@具或溜鉆下?lián)?，正轉上提即可退出。

注意事項：1、藍式撈筒在修魚時，加壓不能過大。2、撈筒內有密封圈，循環洗井時應注意泵壓變化，防止憋泵。3、外徑大，井內干凈，防止沉砂卡鉆。4、如被撈管柱遇卡嚴重，可配震擊器使用。

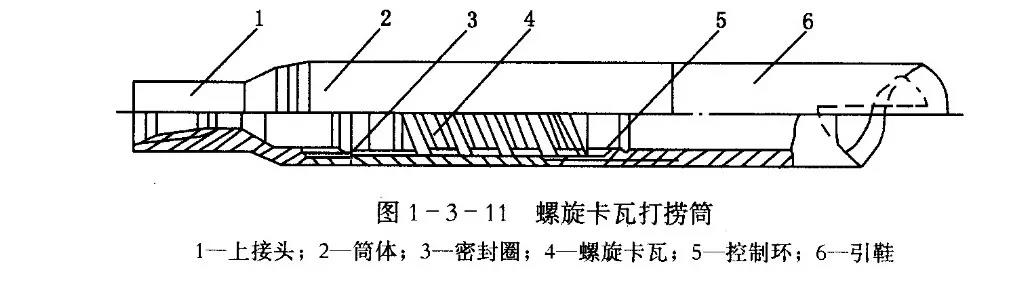

6、螺旋可退式打撈筒

工具名稱：螺旋可退式打撈筒

工具型號：LT-02TB

工具用途：從管子外部進行打撈的工具，可打撈不同尺寸的油管、鉆桿和套管等魚頂圓柱形的落魚。

工具結構：上接頭、筒體、密封圈、螺旋卡瓦、控制環、引鞋

工作原理：當可退式卡瓦撈筒撈獲落魚后，上提鉆具，卡瓦外螺旋鋸齒形錐面與筒體內相應的齒面有相對位移。將落魚卡緊撈出。

操作方法：1、選擇工具、檢查卡瓦、鍵槽是否靈活、合格。2、下至魚頂以上2-3m開泵循環，觀察泵壓及懸重。下放至魚頂時正轉下放，使撈筒進入魚頂，觀察方入、懸重及泵壓變化。3、上提，懸重增加，撈獲。上提至安全負荷時停止上提。下?lián)翥@具或溜鉆下?lián)?，正轉上提即可退出。

注意事項：1、藍式撈筒在修魚時，加壓不能過大。2、撈筒內有密封圈，循環洗井時應注意泵壓變化，防止憋泵。3、外徑大，井內干凈，防止沉砂卡鉆。4、如被撈管柱遇卡嚴重，可配震擊器使用。

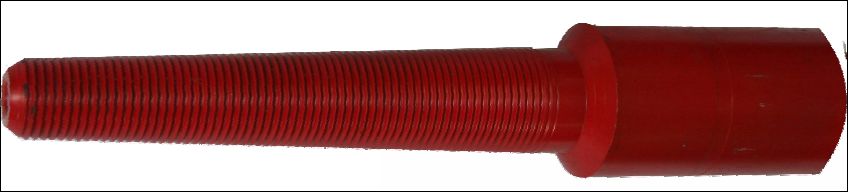

7、公錐

工具名稱：公錐

工具型號：GZ105-1

工具用途：專門從有孔落物內部進行造扣打撈的工具。

工具結構：接頭和打撈絲扣，為長錐形結構

工具原理：打撈絲扣在鉆壓及扭距的作用下，吃入落物內壁造扣打撈。

操作方法：1、工具檢查。2、下至魚頂以上1-2m開泵循環暢通后打撈，觀察泵壓及懸重變化。3、造扣3-4扣后指重表懸重若上升，應上提管柱造扣，負荷比原懸重多2-3KN。4、上提造扣8-10扣后，懸重增加，造扣結束。4、起鉆。

注意事項：1、打撈操作時不允許猛頓魚頂。2、操作平穩，不允許用轉盤轉動管柱。3、防止工具進入落物與套管之間。

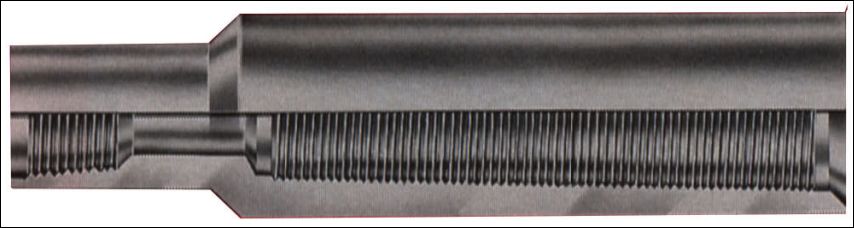

8、母錐

工具名稱：母錐

工具型號：MZ/NC31-1

工具用途：專門從管狀外壁進行造扣打撈的工具

工具結構：接頭和本體，為長筒形結構

工具原理：打撈絲扣在鉆壓及扭距的作用下，吃入落物外壁造扣打撈。

操作方法：1、工具檢查。2、下至魚頂以上1-2m開泵循環暢通后打撈，觀察泵壓及懸重變化。3、造扣3-4扣后指重表懸重若上升，應上提管柱造扣，負荷比原懸重多2-3KN。4、上提造扣8-10扣后，懸重增加，造扣結束。4、起鉆。

注意事項：1、打撈操作時，不允許猛頓魚頂，以防將魚頂或打撈螺紋頓壞。2、注意分析判斷造扣螺紋位置，以避免造成嚴重后果。

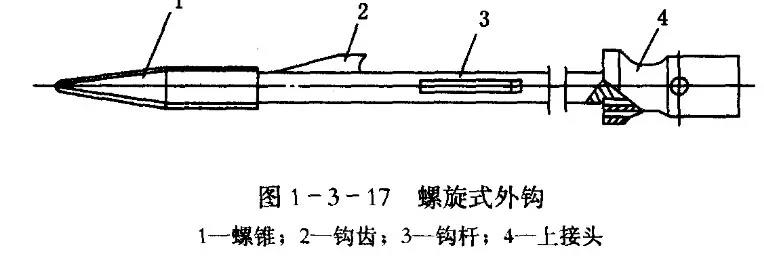

9、螺旋式外鉤

工具名稱：螺旋式外鉤

工具型號：? 139.7mm套管外鉤

工具用途：打撈井內脫落的電纜、鋼絲繩、錄井鋼絲等。

工具結構：接頭、鉤桿、鉤齒、螺錐組成。

工具原理：它是靠鉤體的螺錐插入繩、纜內，鉤齒掛撈繩、纜，旋轉管柱，形成纏繞，實現打撈。

操作方法：1、選擇合適的螺旋式外鉤。2、地面上緊螺紋，檢查保證各部位靈活可靠。2、下至落魚以上1-2m時，記錄懸重。3、緩慢下放，使鉤體插入落魚內同時旋轉，懸重下降不超過20KN。4、上提懸重增加，撈獲。否則旋轉管柱重新打撈。5、確定已撈獲，邊上提邊旋轉3-5圈。6、起出管柱。

注意事項：1、打撈以上必須加裝安全接頭。2、防卡圓盤的外徑與套管內徑之間的間隙要小于被打撈繩類落物的直徑。

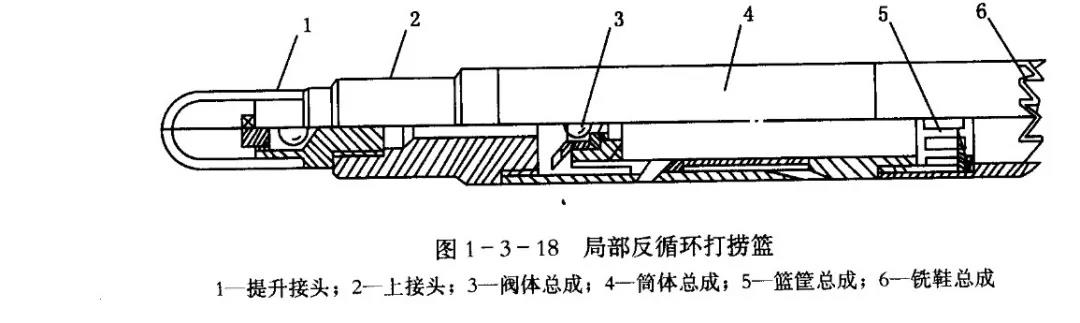

10、局部反循環打撈藍

工具名稱：局部反循環打撈藍

工具型號：DL03-00

工具用途：打撈井底重量較輕、碎散落物的工具

工具結構：上接頭、筒體總成、閥體總成、藍筐總成、銑鞋總成。

工具原理：下至魚頂洗井投球后，鋼球入座堵死正循環通道，迫使液流改變流向，形成工具與套管的環形空間的局部反循環水流通道。沖擊落物進入藍筐實現打撈。

操作方法：1、檢查保證螺紋完好，水眼暢通，簧抓靈活。2、丈量鋼球尺寸，投球工具試驗，檢查入座情況。3、下至預定深度以上一單根后，開泵正循環，平穩后停泵投球。4、開泵洗井至球入座，觀察泵壓變化，升高球入座。5、形成局部反循環之后，緩慢下放鉆具至預定井深，上提1-2m，用較快的速度下放至井底0.2-0.3m，反復幾次，形成紊流增加流速。若工具為帶銑鞋，可邊沖洗邊轉動鉆具，用銑齒撥動落物或少量鉆進，使其隨液流沖入藍筐。6、起鉆，檢查打撈情況，回收鋼球保養。

注意事項：1、使用一把抓藍筐總成，只能投球不鉆進。2、使用常用型嚴禁底部有外出刀刃。3、洗井液必須過濾使用。



11、機械式內割刀

工具名稱：機械式內割刀

工具型號：JNGD89

工具用途：從井下管柱內部切割管子的專用工具。

工具結構：上接頭、芯軸、切割機構、限位機構、錨定機構、導向頭。

工具原理：正轉鉆具，摩擦快緊貼內壁產生摩擦力，迫使滑牙板與滑牙套相對運動，推動卡瓦上行沿錐面張開與套管內壁接觸，完成錨定，繼續轉動下放鉆具進行切割。上提解除錨定。

操作方法：1、通井。2、根據被切管子尺寸選擇工具。3、下至預定深度進行循環洗井。4、正轉下放直至坐卡，保持原懸重。5、以12-24r/min正轉，每次下放1-2mm。6、扭距減少時，管柱被切割掉，上提即可。

注意事項：1、下鉆防止正轉。2、切割控制下放量及轉速。



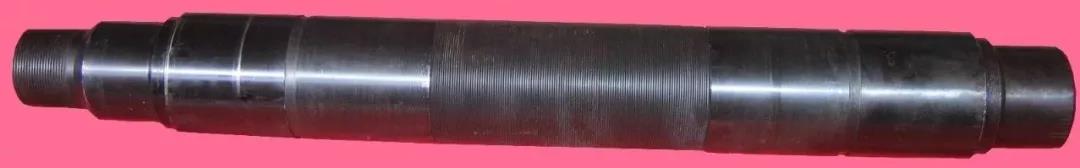

12、螺桿鉆具

工具名稱：螺桿鉆具

工具型號：5LZ90*3.5

工具用途：以液體壓力為動力，驅動井下鉆具旋轉的工具。

工具結構：上接頭、旁通閥、定子、轉子、聯軸節、過水接頭、軸承總成及下接頭。

工具原理：通過轉子和定子將高壓液體的能量轉變成機械能，轉子繞定子軸線作逆時針轉動，以自身軸線順時針轉動帶動鉆具旋轉。

操作方法：1、鉆頭+螺桿鉆+提升短節+緩沖+過濾器+提升短節+鉆桿

2、下鉆以30m/min，每下500M灌液，下至距塞面一個單根循環。3、以5-15KN，500-600L/min，緩慢下放進行正常鉆進。4、起鉆平穩。

注意事項：1、洗井液干凈。2、井口安裝自封封井器。3、返出液過篩、沉砂。4、接單根、完鉆時充分洗井。



13、倒扣撈筒

工具名稱：倒扣撈筒

工具型號：DLT-T73

工具用途：即可用于打撈、倒扣，又可釋放落魚，還進行洗井液循環。

工具結構：上接頭、筒體卡瓦、限位座、彈簧、密封裝置、引鞋。

工具原理：靠兩個零件在錐面或斜面上的相對運動夾緊或松開落魚，靠鍵和鍵槽傳遞扭矩。

操作方法：1、檢查撈筒規格是否同打撈的落魚尺寸相等。2、擰緊絲扣、下井。3、距魚頂1-2m開泵循環沖洗魚頭。4、緩慢右旋、緩慢下放，懸重回降停止旋轉和下放。5、按規定負荷上提倒扣。扭矩減少，倒扣完成，起鉆。6、下?lián)翥@具，右旋1/4-1/2圈上提退出落魚。

注意事項：1、認真檢查全部零部件，有裂紋，不得再用。2、下鉆限速。

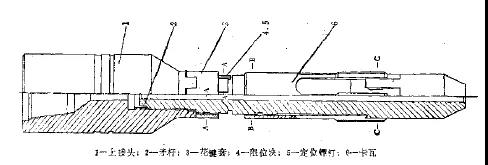

14、倒扣撈矛

工具名稱：倒扣撈矛

工具型號：DLM-T73

工具用途：既可用于打撈、倒扣，又可釋放落魚，還可循環洗井。

工具結構：上接頭、矛桿、花鍵套、限位塊、定位螺釘、卡瓦。

工具原理：卡瓦進入落魚內，產生外脹力，使卡瓦上的三角形牙咬住落魚內壁，實現打撈。此時施以扭距即可倒扣。退出時下?lián)裘瑮U，右旋鉆桿即可。

操作方法：1、檢查工具尺寸是否符合。2、下至魚頂以上1-2m記錄懸重開泵循環穩定后停泵，右旋下放鉆具，懸重下降停止下放和旋轉。3、上提至設計負荷倒扣。4、釋放時鉆具下?lián)?，右?/4-1/2圈上提鉆具即可退出。

注意事項：倒扣作業時，盡量采用一次倒開，切忌多次倒扣，以防將落物倒散，形成多魚頂或多處松扣，增加打撈次數。



15、梨形脹管器

工具名稱：梨形脹管器     工具型號：ZQ-140

工具用途：用以修復井下套管較小變形的整形工具。

工具結構：整體結構。

工具原理：依靠地面施加的沖擊力，迫使工具錐形頭部楔入變形套管部位，產生側向分力進行擠脹，恢復其通徑的目的。

操作方法：1、打印或下通井規，搞清變形套管的最大通徑。2、選比最大通徑大2mm的脹管器下井。3、下至變形段以上一單根時，開泵循環。

4、上提2-3m，以較快的速度下放，在離轉盤0.3-0.4m時突然剎車。5、第一級通過后，第二級比第一級大1.5-2mm。

注意事項：切忌高速下放脹擊。





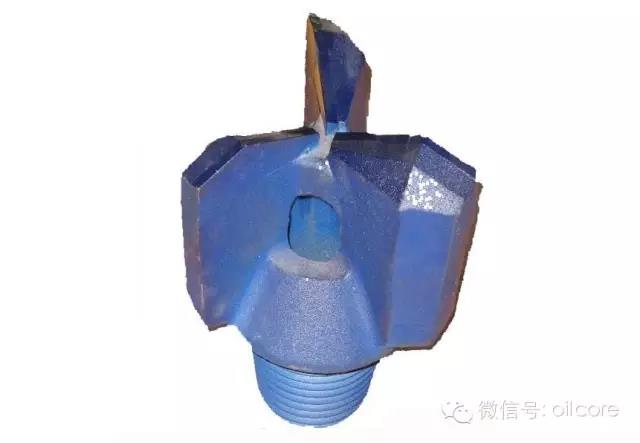

16、三刮刀鉆頭

工具名稱：三刮刀鉆頭

工具型號：51/2套管刮刀鉆頭

工具用途：除尖鉆頭的作用外，還可以刮削井眼，可用于襯管內鉆進、側鉆時鉆進或?qū)ι淇着趶棄|子的鉆磨

工具結構：接頭和鉆頭體焊接而成

工具原理：在鉆壓的作用下，鉆頭尖部吃入水泥等被鉆物，再通過旋轉，使吃入部分在圓周方向進行切削，逐漸將被鉆物鉆除。

操作方法：1、測量鉆頭尺寸，連接管柱下井。2、下至井底前開泵循環。3、施加鉆壓進行鉆進。4、選擇適當?shù)霓D(zhuǎn)速。

注意事項：1、鉆壓不超過15KN   2、轉速控制在80r/min

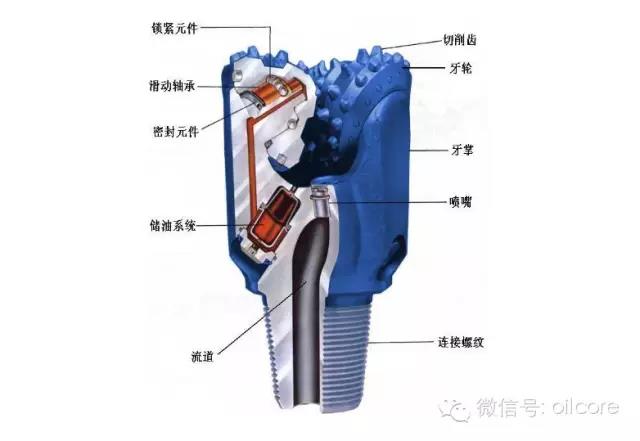

17、三牙輪鉆頭

工具名稱：三牙輪鉆頭

工具型號：120.9Y4

工具用途：用于鉆水泥塞、砂橋及各種礦物結晶。

工具結構：由接頭、巴掌、牙輪、軸承及密封件組成

工具原理：鉆頭旋轉帶動三只牙輪依次對井底進行碾壓破碎。

操作方法：1、測量鉆頭尺寸，配合連接接頭。2、檢查牙輪是否靈活，下井。3、下至井底前開泵循環。4、施加鉆壓進行鉆進。5、選擇適當?shù)霓D(zhuǎn)速，水泥塞50-70r/min。

注意事項：1、鉆進中途不得停止循環。2、鉆進中途泵出現故障，立即上提鉆具，防止砂卡。3、防止沉砂堵死水眼。





18、平底磨鞋

工具名稱：平底磨鞋

工具型號：PMB140

工具用途：用底面所焊接的YD合金和耐磨材料去研磨井下落物的工具。

工具結構：由磨鞋本體和所堆焊的YD合金和耐磨材料組成。

工具原理：依其底面上YD合金和耐磨材料在鉆壓的作用下，吃入并磨碎落物，磨屑隨循環洗井液帶出地面。

操作方法：（1）下井前檢查鉆桿絲扣是否完好，水眼是否暢通，YD合金或而磨材料不得超過本體直徑。（2）將平底磨鞋連接在工具最下端下井。（3）下至魚頂以上2-3m，開泵沖先魚頂。待井口返出洗井液流平穩之后，啟動轉盤慢慢下放鉆具，使其接觸落魚進行磨削。

注意事項：（1）下鉆速度不宜過快。（2）作業中不得停泵。（3）如果出現單點長期無進尺，應分析原因，采取措施，防止磨壞套管。（4）對活動魚頂不宜使用，以防止磨鞋帶動落魚向井底鉆進，或損壞下面落魚。

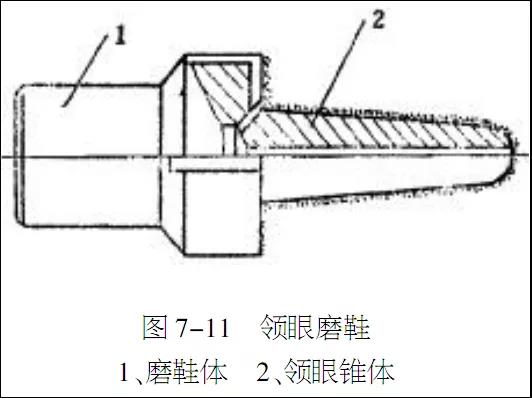

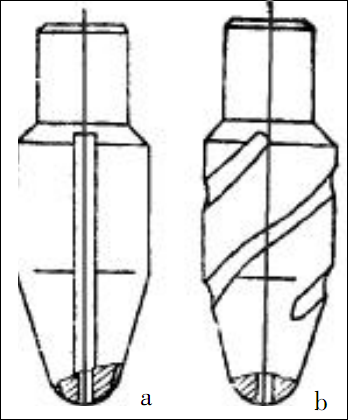

 19、領眼磨鞋

工具名稱：領眼磨鞋

工具型號：XLX 114

工具用途：磨削有內孔且在井下處于不定而晃動的落物

工具結構：由磨鞋體和領眼錐體或圓柱體組成。

工具原理：靠錐體或圓柱體將落物定位，在鉆壓的作用下進行磨削落物，磨屑隨循環洗井液帶出地面。

操作方法：（1）下井前檢查鉆桿絲扣是否完好，水眼是否暢通，YD合金或而磨材料不得超過本體直徑。（2）將平底磨鞋連接在工具最下端下井。（3）下至魚頂以上2-3m，開泵沖先魚頂。待井口返出洗井液流平穩之后，啟動轉盤慢慢下放鉆具，使其接觸落魚進行磨削。

注意事項：1、使用前必須清理水眼。2、下入斜井中時必須限速，防止破壞套管。3、落物內孔堵死或部分堵死，除洗井外還需用YD合金的錐體或圓柱體磨削。

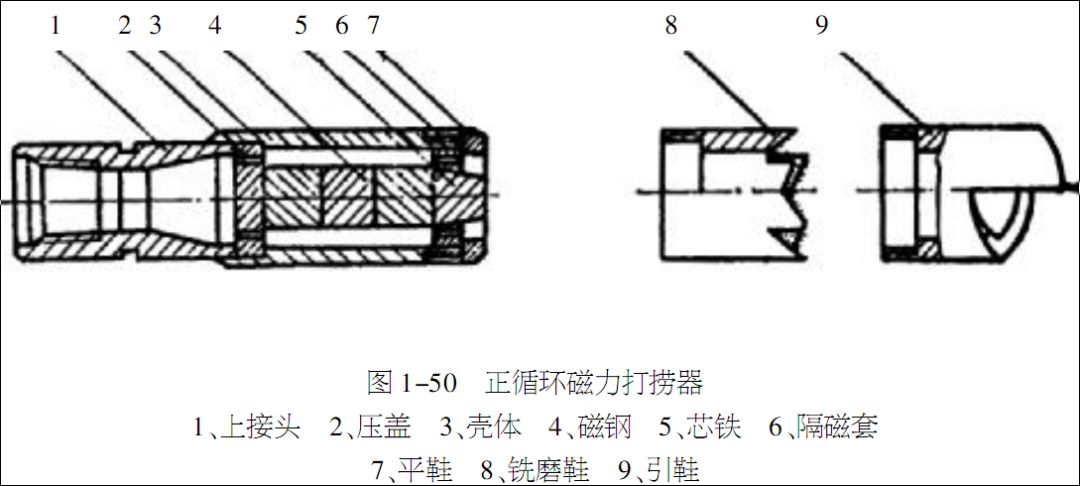

20、磁力打撈器

工具名稱：磁力打撈器

工具型號：CLAB(F)125

工具用途：用來打撈小件鐵磁性落物的工具。

工具結構：正循環：上接頭、壓蓋、殼體、磁鋼、芯鐵、隔磁套、引鞋。

局部反循環：上接頭、鋼球、壓蓋、殼體、打撈杯、磁鋼、隔磁套、芯鐵、引鞋。

工具原理：用很高的磁場強度及磁力線把小件鐵磁性落物吸附到磁極中心，以及吸附與其相接觸的小型落物，實現打撈。

操作方法：1、將打撈器擰緊下井。2、距井底3-5m開泵沖洗井底，緩慢下放觸及落物加壓不超過10KN，上提0.5-1m，轉90度，重復上述動作。3、如使用反循環打撈器，正循環洗井后停泵，投球下至距井底0.5m處，開泵循環10-15分鐘。4、確認落物已被吸竹，上提0.5-1m停泵起鉆。

注意事項：1、下井前用木版或膠皮同其他鐵磁性落物隔開。2、取落物時施力方向與工具中心線垂直。3、操作時不準手拿鐵磁性工具接近打撈器底部。4、運輸、裝卸避免劇烈震動和摔碰。





21、三球打撈器

工具名稱：三球打撈器

工具型號：SQ95-01

工具用途：專門在套管內打撈抽油柑桿接箍或抽油桿加厚臺肩部位的打撈工具。

工具結構：筒體、鋼球、引鞋。

工具原理：抽油桿臺肩或接箍通過后斜孔中的三個球在斜孔的作用下，給落物以徑向夾緊力，實現打撈。

操作方法：1、待通過魚頂時，緩慢上提，懸重增加，撈獲。2、起鉆。

注意事項：1、入井前必須通井。2、檢查丈量三球活動情況并涂抹潤滑油。

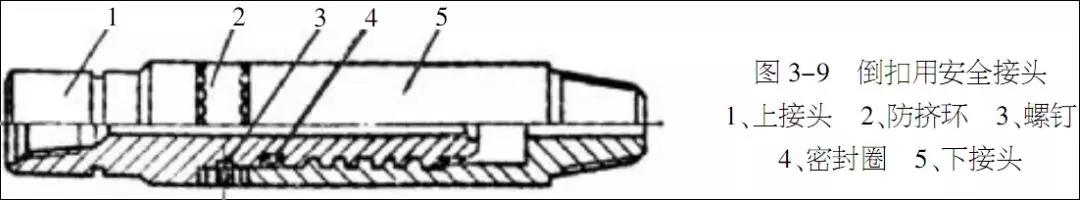

22、安全接頭

工具名稱：安全接頭

工具型號：AJ27/8

工具用途：連接在鉆井、修井等管柱中具有特殊用途的接頭。

工具結構：倒扣型：上接頭、防擠環、下接頭、密封件







鋸齒型：上接頭、下接頭、兩個O型密封圈

方螺紋型：上接頭、盤根、下接頭

工具原理：傳遞正向或反向扭距，承受拉壓負荷，并保證壓井液暢通。一旦遇卡時可以旋開此接頭，將接頭以上管柱起出。

操作方法：1、檢查并上緊。2、連接工具下入井內。3、卸開時將鉆具提至原懸重，反轉，懸重下降，已卸開。

注意事項：1、螺紋配合有預緊度，要上緊。2、下鉆防止反轉鉆具。



23、水力錨

工具名稱：水力錨

工具型號：KMZ-115

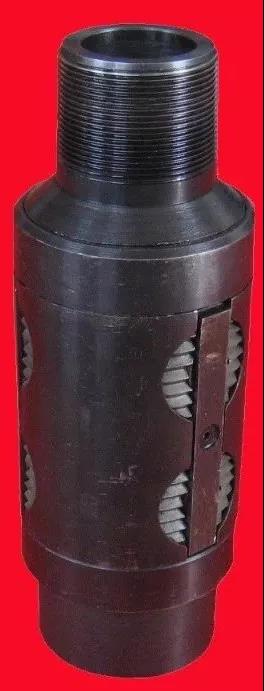

工具用途：用于試油、采油、酸化、壓裂、注水等管柱中，起到固定井下管柱位置阻止管柱軸向移動的作用。

工具結構：錨體、扶正套、扶正塊、錨爪、內壓簧、“O”型膠圈、外壓簧和固定螺釘組成。

工具原理：從油管內打入高壓液體，在高壓作用下壓縮內壓簧和外壓簧將錨抓推向套管外壁，卡緊在套管內壁上，以此克服在施工中產生的軸向推力，起到固定井下管柱位置的作用。

操作方法：1、根據套管內徑選擇合適的水力錨下井。2、按設計要求下至井內預定位置，從油管內打入高壓液體，即可工作。3、卸壓后在內壓簧和外壓簧作用下自動接觸錨定。

注意事項：1、起下平穩操作；2、涂密封脂，上緊扣

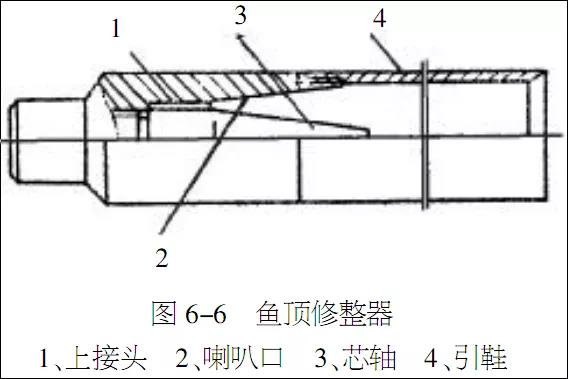

24、魚頂修整器

工具名稱：魚頂修整器

工具型號：YDSZ-73

工具用途：用來修整橢圓形魚頂和較小彎曲的鴨嘴形魚頂。

工具結構：上接頭、芯軸、喇叭口、引鞋。

工具原理：引鞋引入落魚后，利用鉆柱下滑使芯軸尖部進入，先對橢圓形的短軸向外擠脹使短軸加長，喇叭口進入魚頂，接觸長軸，使長軸向內收縮。在內脹外縮的作用下，將彎曲部分校直，機械對橢圓變形下部的過渡段整形，達到全部整形復原。

操作方法：1、地面檢查，在芯軸與喇叭口涂抹黃油上緊。2、測繪草圖。3、下至魚頂5m左右，慢下開泵洗井，找出碰魚方入。4、轉動使引鞋引入落魚，記好芯軸入魚方入。5、計算沖脹高度。6、上提至預定高度，下放或溜鉆，對變形魚頂進行沖脹整形。

注意事項：1、下鉆不易過快。2、引鞋碰魚方入與錐體入魚方入一定要準確。3、沖脹次數以2次為宜，不易過多。4、修整后的魚頂，打撈時切勿使用公錐，以免惡化事故。

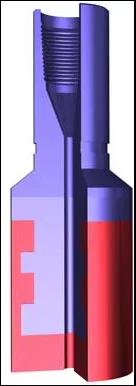

25、鉛模

工具名稱：鉛模

工具型號：51/2套管鉛模

工具用途：用來探測落魚魚頂狀態和套管情況的一種工具。

工具結構：接箍、短節、拉筋、鉛體

工具原理：通過分析鉛模同魚頂接觸留下的印痕和深度反應魚頂?shù)奈恢谩⑿螤?、狀態、套管變形等初步情況

操作方法：1、檢查保證完好。測量并繪制草圖。2、下鉆限速，下至魚頂以上一根單根開泵循環，加壓打印，一般30KN，不超過50KN。3、起鉆。

注意事項：1、搬運時輕拿輕放，嚴禁摔碰。2、下鉆300-400m洗井一次，保證水眼暢通。3、加壓打印只一次。





26、偏心配水器

工具名稱：偏心配水器

工具型號：KPX-114

工具用途：分層注水

工具結構：工作筒和堵塞器

工具原理：注水時封隔器處于工作狀態，把油層分成若干注水層段，各注水層段中的堵塞器靠其主體的φ22mm臺階坐于工作筒主體的偏孔上，凸輪卡在偏孔上部的擴孔處，注入水從出液槽和偏孔進入油套環形空間進入目的層。

操作方法：1、地面檢查連接好絲扣。2、下到預定位置，進行封隔器座封。3、投撈水嘴。4、注水。

注意事項：1、工作筒扶正體的開槽中心線、φ22mm偏孔中心線與工作筒主體中心線應在同一平面。2、凸輪工作狀態外伸2mm，收回控制在最大外徑以內，凸輪轉動靈活。3、工作筒以下300mm以內的管柱直徑應暢通。





27、K344封隔器

工具名稱：K344封隔器

工具型號：K344-114封隔器

工具用途：用于注水、酸化、擠堵和封竄。

工具結構：上接頭、膠筒座、中心管、膠皮筒、硫化芯子、密封圈、下接頭。

工具原理：從油管內加液壓，液壓經過濾網罩、下接頭的孔眼和中心管的水槽作用在膠筒的內腔，使膠筒脹大，封隔油套環形空間。放掉油管壓力，膠筒即可收回解封。

操作方法：1、下井前地面檢查封隔器連接絲扣是否完好。2、封隔器與配套工具下至預定位置，從油管內注入高壓水，在節流器彈簧的作用下，實現座封。3、解封時，泄掉油管內壓力，即可起出封隔器。

注意事項：1、 K344封隔器與配水器配套使用時，配水器的開啟壓力必須大于封隔器的啟封壓力。2、下井管柱暢通無阻（用通管規通管后方可下入），不滲漏，下井進涂絲扣油上緊扣。3、座封位置避開套管接箍。4、提下封隔器時應平穩操作，嚴禁猛提猛放。

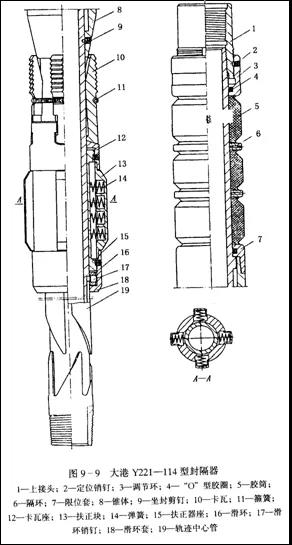

28、Y211封隔器

工具名稱：Y211封隔器

工具型號：Y211-114封隔器

工具用途：分層采油、卡封水、找水等。

工具結構：上接頭、調節環、膠筒、中心管、擋環、扶正體、摩擦塊、卡瓦、軌道銷釘、下接頭。

工具原理：座封：按所需座封高度上提管柱后下放管柱，軌道銷釘從原來的短槽上死點到達長槽的上死點的座封位置，使卡瓦撐開卡在套管內壁上，在一定管柱重量的作用下，壓縮膠筒，使膠筒直徑變大封隔油套環形空間。解封：上提管柱，上接頭、中心管上行，軌道銷釘運動到下死點，使卡瓦回收。膠筒收回解封。

操作方法：1、下井前地面檢查封隔器連接絲扣是否完好。2、下到位置后按所需座封高度上提下放管柱完成座封。3、驗封封隔器。4、上提管柱即可解封。

注意事項：1、下鉆嚴格限速。2、下封隔器前井筒必須通井、刮削，保證暢通。3、運輸過程中要保護好膠筒和卡瓦。4、座封位置必須避開套管接箍。

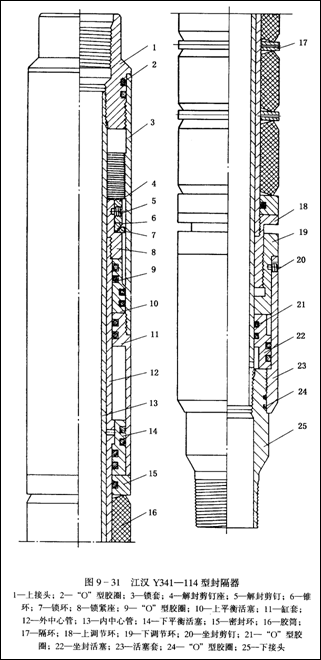

29、Y341封隔器

工具名稱：Y341封隔器

工具型號：Y341-114封隔器

工具用途：分層注水，也可用于酸化和擠堵。

工具結構：上接頭、中心管、膠筒、卡瓦座、卡瓦、隔環、密封環、洗井閥、下接頭。

工具原理：座封：從油管內加液壓，通過連接頭的小孔作用在上下活塞上，使活塞推動鎖套和密封環上行，壓縮膠筒，直徑變大封隔油套環空。同時液壓通過上接頭小孔作用在洗井閥上，使洗井閥下行與外中心管的內錐面密封，封閉內外中心管的環形空間。解封：上提管柱，上接頭、中心管上行，使膠筒收回解封。

操作方法：1、下井前地面檢查封隔器連接絲扣是否完好。2、下到位置后按所校深數據調整好管柱。3、油管打壓進行座封封隔器。4、上提管柱即可解封。

注意事項：1、下鉆嚴格限速。2、下封隔器前井筒必須通井、刮削，保證暢通。3、運輸過程中要保護好膠筒和卡瓦。4、座封位置必須避開套管接箍。5、座封前必須校深。

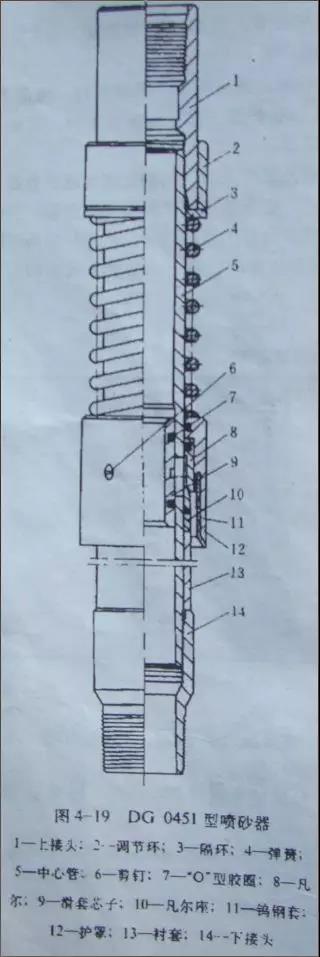

30、水力噴砂器

工具名稱：水力噴砂器

工具型號：KSLPS-114

工具用途：用于分層壓裂、防砂

工具結構：上、下接頭、調節換，隔環、彈簧、中心管，剪釘、護罩、閥、閥座，滑套芯子、鎢鋼套，襯套、密封圈。

工具原理：工作時從油管投入鋼球，液體送球至滑套，升壓座封，繼續升壓直至剪斷剪釘，滑套下行。高壓液體經中心管的孔眼推動滑套和護罩一起上行壓縮彈簧，閥被打開，液體經閥和油套環空進入地層；泄壓，閥在彈簧作用下自動關閉。

操作方法：1、選擇噴砂器、封隔器、球座（空心）配合使用；2、下至設計深度；3、反洗井至出口正常；4、投球，座封封隔器，憋掉滑套；5、試擠驗證封隔器密封；6、加砂進行正常施工；7、停泵泄壓，反洗或起管。

注意事項：1、噴砂器啟動壓力要大于封隔器座封壓力；2、加砂前確保封隔器密封；3、套管返液則停止加反洗；4、反洗不通立即起管。
